Menghitung Network ID, Broadcast ID dan Range IP Address
Menghitung Network ID, Broadcast ID
dan Range IP Address
RUMUSAN:
1. Network ID(Network Subnet ID) dapat dicari dengan melakukan operasi AND antara IP Address dan Subnet Mask-nya
2. Broadcast ID dapat dicari dengan merubah semua bit host pada NID dengan angka biner 1
3. Range host IP pada NID tersebut merupakan IP NID+1 hingga IP BID-1
4. Maksimum Usable Subnet (banyak subnet maksimal yang bisa dibentuk dan dipakai) pada Subnet Mask tersebut ditentukan dengan terlebih dahulu mengetahui IP tersebut masuk dalam kelas IP mana dan bit yang dipinjam sebagai Subnet ID. Lalu gunakan rumus = 2 pangkat jumlah bit yang dipinjam sebagai Subnet Mask - 2
5. Maksimum Usable Host (banyak host maksimal yang bisa dibentuk dan dipakai) pada Subnet Mask tersebut ditentukan juga dengan terlebih dahulu mengetahui IP tersebut masuk dalam kelas IP mana dan bit yang tersisa sebagai Host ID. Lalu gunakan rumus = 2 pangkat jumlah bit yang tersisa sebagai host ID - 2
———-**********———-*********———-*********———-
CONTOH KASUS !!! :)
Diketahui:
IP Address : 172.168.11.5
Netmask : 255.255.255.240
Ditanyakan:
Hitunglah:
a) Network ID!
b) Broadcast ID!
c) Range IP Address yang bisa dipakai!
Dijawab:
IP Address:
172.168.11.5
kita ubah ke biner menjadi:
10101100.10101000.00001011.00000101
Netmask:
255.255.255.240
kita ubah ke biner menjadi:
11111111.11111111.11111111.11110000
a.) Network ID = IP Address AND Netmask
10101100.10101000.00001011.00000101 (IP Address) AND
11111111.11111111.11111111.11110000 (Netmask)
Kita gunakan logika AND. Logika AND memiliki karakteristik dimana jika input bernilai 0, maka outputnya pasti akan bernilai 0. Jika kedua input diberi nilai 1, maka hasil output juga akan bernilai 1, sehingga hasilnya seperti berikut ini:
10101100.10101000.00001011.00000000
diubah ke desimal sehingga menjadi:
172.168.11.0 (Network ID)
Jadi Network ID-nya adalah 172.168.11.0
b.) Broadcast ID = IP Address OR ~Netmask
10101100.10101000.00001011.00000101 (IP Address)
00000000.00000000.00000000.00001111 (Reverse Netmask)
11111111.11111111.11111111.11110000 (Netmask)
00000000.00000000.00000000.00001111 (Reverse Netmask)
Kita gunakan logika OR. Logika OR memiliki karakteristik yang menghasilkan output bernilai 1 apabila ada satu saja input yang bernilai 1. Jadi pada logika OR tidak peduli berapa nilai input pada kedua sisinya, asalkan salah satunya atau kedua-duanya bernilai 1, maka outputnya pasti juga akan bernilai 1, sehingga hasilnya seperti berikut ini:
10101100.10101000.00001011.00001111
diubah ke desimal menjadi:
172.168.11.15 (Broadcast ID)
Jadi Broadcast ID-nya adalah 172.168.11.15
c.) Range IP Address yang bisa dipakai yakni:
Network ID+1 hingga Broadcast ID-1 = 172.168.11.1 - 172.168.11.14
———-**********———-*********———-*********———-
CARA CEPAT:
IP Address : 172.168.11.5
Netmask : 255.255.255.240
Hitunglah Network ID, Broadcast ID, dan Range IP !!!
Cara cepat ini dengan menggunakan rumusan yang saya cantumkan di atas…
Subnet yang tersedia dari 255.255.255.240 adalah….
Rumus: 2^x dimana x adalah jumlah dari angka 1
240 diubah menjadi biner = 11110000 — > jumlah angka 1 ada 4, jadi 2^4 = 16
Maksimal Subnet yang dapat digunakan = 16
Jumlah Host….
Rumus: 2^y-2 dimana y adalah jumlah angka dari 0
240 diubah menjadi biner = 11110000 — > jumlah angka 0 ada 4, jadi 2^4-2 = 14
Jumlah Host per-Subnet = 14
Subnet ID dan Broadcast ID….
Rumus : 256 - 240 = 16
Subnet ID = 172.168.11.0
Broadcast ID = 172.168.11.15
Jadi, range IP Address yang bisa dipakai 172.168.11.1 - 172.168.11.14
1. Network ID(Network Subnet ID) dapat dicari dengan melakukan operasi AND antara IP Address dan Subnet Mask-nya
2. Broadcast ID dapat dicari dengan merubah semua bit host pada NID dengan angka biner 1
3. Range host IP pada NID tersebut merupakan IP NID+1 hingga IP BID-1
4. Maksimum Usable Subnet (banyak subnet maksimal yang bisa dibentuk dan dipakai) pada Subnet Mask tersebut ditentukan dengan terlebih dahulu mengetahui IP tersebut masuk dalam kelas IP mana dan bit yang dipinjam sebagai Subnet ID. Lalu gunakan rumus = 2 pangkat jumlah bit yang dipinjam sebagai Subnet Mask - 2
5. Maksimum Usable Host (banyak host maksimal yang bisa dibentuk dan dipakai) pada Subnet Mask tersebut ditentukan juga dengan terlebih dahulu mengetahui IP tersebut masuk dalam kelas IP mana dan bit yang tersisa sebagai Host ID. Lalu gunakan rumus = 2 pangkat jumlah bit yang tersisa sebagai host ID - 2
———-**********———-*********———-*********———-
CONTOH KASUS !!! :)
Diketahui:
IP Address : 172.168.11.5
Netmask : 255.255.255.240
Ditanyakan:
Hitunglah:
a) Network ID!
b) Broadcast ID!
c) Range IP Address yang bisa dipakai!
Dijawab:
IP Address:
172.168.11.5
kita ubah ke biner menjadi:
10101100.10101000.00001011.00000101
Netmask:
255.255.255.240
kita ubah ke biner menjadi:
11111111.11111111.11111111.11110000
a.) Network ID = IP Address AND Netmask
10101100.10101000.00001011.00000101 (IP Address) AND
11111111.11111111.11111111.11110000 (Netmask)
Kita gunakan logika AND. Logika AND memiliki karakteristik dimana jika input bernilai 0, maka outputnya pasti akan bernilai 0. Jika kedua input diberi nilai 1, maka hasil output juga akan bernilai 1, sehingga hasilnya seperti berikut ini:
10101100.10101000.00001011.00000000
diubah ke desimal sehingga menjadi:
172.168.11.0 (Network ID)
Jadi Network ID-nya adalah 172.168.11.0
b.) Broadcast ID = IP Address OR ~Netmask
10101100.10101000.00001011.00000101 (IP Address)
00000000.00000000.00000000.00001111 (Reverse Netmask)
11111111.11111111.11111111.11110000 (Netmask)
00000000.00000000.00000000.00001111 (Reverse Netmask)
Kita gunakan logika OR. Logika OR memiliki karakteristik yang menghasilkan output bernilai 1 apabila ada satu saja input yang bernilai 1. Jadi pada logika OR tidak peduli berapa nilai input pada kedua sisinya, asalkan salah satunya atau kedua-duanya bernilai 1, maka outputnya pasti juga akan bernilai 1, sehingga hasilnya seperti berikut ini:
10101100.10101000.00001011.00001111
diubah ke desimal menjadi:
172.168.11.15 (Broadcast ID)
Jadi Broadcast ID-nya adalah 172.168.11.15
c.) Range IP Address yang bisa dipakai yakni:
Network ID+1 hingga Broadcast ID-1 = 172.168.11.1 - 172.168.11.14
———-**********———-*********———-*********———-
CARA CEPAT:
IP Address : 172.168.11.5
Netmask : 255.255.255.240
Hitunglah Network ID, Broadcast ID, dan Range IP !!!
Cara cepat ini dengan menggunakan rumusan yang saya cantumkan di atas…
Subnet yang tersedia dari 255.255.255.240 adalah….
Rumus: 2^x dimana x adalah jumlah dari angka 1
240 diubah menjadi biner = 11110000 — > jumlah angka 1 ada 4, jadi 2^4 = 16
Maksimal Subnet yang dapat digunakan = 16
Jumlah Host….
Rumus: 2^y-2 dimana y adalah jumlah angka dari 0
240 diubah menjadi biner = 11110000 — > jumlah angka 0 ada 4, jadi 2^4-2 = 14
Jumlah Host per-Subnet = 14
Subnet ID dan Broadcast ID….
Rumus : 256 - 240 = 16
Subnet ID = 172.168.11.0
Broadcast ID = 172.168.11.15
Jadi, range IP Address yang bisa dipakai 172.168.11.1 - 172.168.11.14
Cara Merakit Laptop
CARA
MERAKIT LAPTOP
Langkah pertama untuk laptop
adalah sebgai berikut:
1.
Lepaskan
batre laptop supaya tidak terjadi arus listrik pada laptop. Kemudian di bawah
laptop ada 4 baut. Setelah baut selesai dibuka, dorong ke depan pada cassing tombol
power.
2.
Kemudian
keyboard mempunyai 4 baut untuk membukanya. Cara membukanya dorong ke depan dan
hati-hati karena ada kabel fleksibel.
3. tochpet memiliki 3
baut untuk membukanya dan cara bukanya dorong ke kanan dan dorong ke depan,
kita harus hati2 karena di bawahnya memiliki kabel fleksibel.
4.ini lah gambar dalaman
laptop
5. cara mambuka ram pada
laptop

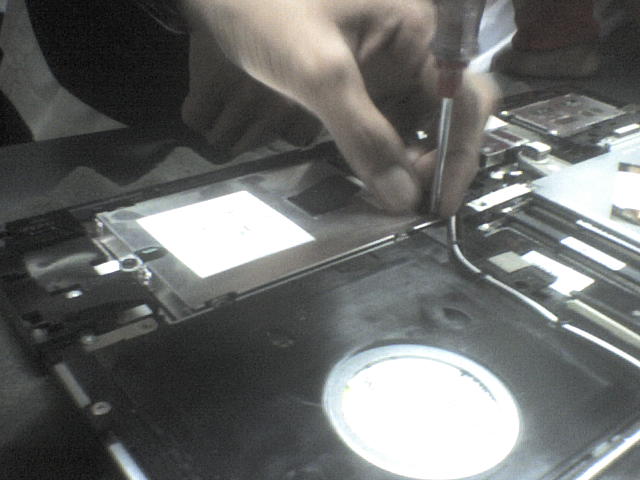

6. cara membuka hardisk, terdiri dari 3 baut untuk membukanya.
7. melepaskan pelindung pada itsing yang memiliki 5 baut.
8. ini adalah gambar kipas itsing dan memiliki 1 baut untuk membukanya.
9. gambar wireles pada laptop dan memutuskan kabil wireless
10. dvd player memiliki 1 baut untuk membukanya
11. mambuka layar LCD,
yang memiliki 3 baut di kanan dan kiri + satu di ujung kiri.
12. hetsing memiliki 4 baut untuk membukanya.
13. alat untuk pembersih layar LCD pada laptop
14. ini gambar hasil
peretelan pada laptop komputer
15. SELESAI
Mengenal Jaringan
Mengenal Jaringan Komputer
Apa itu Jaringan Komputer ?JARINGAN komputer adalah sebuah kumpulan komputer, printer dan peralatan lainnya
yang terhubung dalam satu kesatuan. Informasi dan data bergerak melalui kabel-kabel
atau tanpa kabel sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama dan bersama-sama
menggunakan hardware/software yang terhubung dengan jaringan. Setiap komputer,
printer atau periferal yang terhubung dengan jaringan disebut node. Sebuah jaringan
komputer dapat memiliki dua, puluhan, ribuan atau bahkan jutaan node.
Jenis-Jenis Jaringan Komputer
Secara umum jaringan komputer dibagi atas lima jenis, yaitu ;
Secara umum jaringan komputer dibagi atas lima jenis, yaitu ;
1. Local Area Network (LAN)
Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah gedung
atau kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan
untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor
suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (resouce,
misalnya printer) dan saling bertukar informasi.
Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah gedung
atau kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan
untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor
suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (resouce,
misalnya printer) dan saling bertukar informasi.
2. Metropolitan Area Network (MAN)
Metropolitan Area Network (MAN), pada dasarnya merupakan versi LAN yang
berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN.
MAN dapat mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga
sebuah kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum.
MAN mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan
televisi kabel.
Metropolitan Area Network (MAN), pada dasarnya merupakan versi LAN yang
berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN.
MAN dapat mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga
sebuah kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum.
MAN mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan
televisi kabel.
3. Wide Area Network (WAN)
Wide Area Network (WAN), jangkauannya mencakup daerah geografis yang luas,
seringkali mencakup sebuah negara bahkan benua. WAN terdiri dari kumpulan mesinmesin
yang bertujuan untuk menjalankan program-program (aplikasi) pemakai.
Wide Area Network (WAN), jangkauannya mencakup daerah geografis yang luas,
seringkali mencakup sebuah negara bahkan benua. WAN terdiri dari kumpulan mesinmesin
yang bertujuan untuk menjalankan program-program (aplikasi) pemakai.
4. Internet
Sebenarnya terdapat banyak jaringan didunia ini, seringkali menggunakan perangkat
keras dan perangkat lunak yang berbeda-beda . Orang yang terhubung ke jaringan
sering berharap untuk bisa berkomunikasi dengan orang lain yang terhubung ke
jaringan lainnya. Keinginan seperti ini memerlukan hubungan antar jaringan yang
seringkali tidak kampatibel dan berbeda. Biasanya untuk melakukan hal ini diperlukan
sebuah mesin yang disebut gateway guna melakukan hubungan dan melaksanakan
terjemahan yang diperlukan, baik perangkat keras maupun perangkat lunaknya.
Kumpulan jaringan yang terinterkoneksi inilah yang disebut dengan internet.
Sebenarnya terdapat banyak jaringan didunia ini, seringkali menggunakan perangkat
keras dan perangkat lunak yang berbeda-beda . Orang yang terhubung ke jaringan
sering berharap untuk bisa berkomunikasi dengan orang lain yang terhubung ke
jaringan lainnya. Keinginan seperti ini memerlukan hubungan antar jaringan yang
seringkali tidak kampatibel dan berbeda. Biasanya untuk melakukan hal ini diperlukan
sebuah mesin yang disebut gateway guna melakukan hubungan dan melaksanakan
terjemahan yang diperlukan, baik perangkat keras maupun perangkat lunaknya.
Kumpulan jaringan yang terinterkoneksi inilah yang disebut dengan internet.

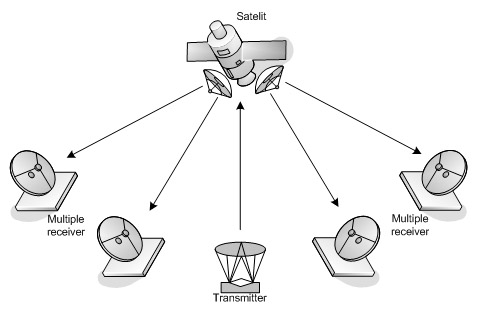

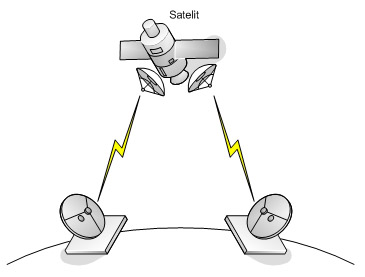

5. Jaringan Tanpa Kabel
Jaringan tanpa kabel merupakan suatu solusi terhadap komukasi yang tidak bisa
dilakukan dengan jaringan yang menggunakan kabel. Misalnya orang yang ingin
mendapat informasi atau melakukan komunikasi walaupun sedang berada diatas
mobil atau pesawat terbang, maka mutlak jaringan tanpa kabel diperlukan karena
koneksi kabel tidaklah mungkin dibuat di dalam mobil atau pesawat. Saat ini jaringan
tanpa kabel sudah marak digunakan dengan memanfaatkan jasa satelit dan mampu
memberikan kecepatan akses yang lebih cepat dibandingkan dengan jaringan yang
menggunakan kabel.
Jaringan tanpa kabel merupakan suatu solusi terhadap komukasi yang tidak bisa
dilakukan dengan jaringan yang menggunakan kabel. Misalnya orang yang ingin
mendapat informasi atau melakukan komunikasi walaupun sedang berada diatas
mobil atau pesawat terbang, maka mutlak jaringan tanpa kabel diperlukan karena
koneksi kabel tidaklah mungkin dibuat di dalam mobil atau pesawat. Saat ini jaringan
tanpa kabel sudah marak digunakan dengan memanfaatkan jasa satelit dan mampu
memberikan kecepatan akses yang lebih cepat dibandingkan dengan jaringan yang
menggunakan kabel.
Jaringan Komputer
Apa itu Jaringan Komputer?
Oleh: Faisal Akib
Model Jaringan Komputer
Jaringan komputer dapat diartikan sebagai sebuah rangkaian dua atau lebih komputer. Komputer-komputer ini akan dihubungkan satu sama lain dengan sebuah sistem komunikasi. Dengan jaringan komputer ini dimungkinkan bagi setiap komputer yang terjaring di dalamnya dapat saling tukar-menukar data, program, dan sumber daya komputer lainnya seperti media penyimpanan, printer, dan lain-lain. Jaringan komputer yang menghubungkan komputer-komputer yang berada pada lokasi berbeda dapat juga dimanfaatkan untuk mengirim surat elektronik (e-mail), mengirim file data (upload) dan mengambil file data dari tempat lain (download), dan berbagai kegiatan akses informasi pada lokasi yang terpisah.
Tujuan utama dari sebuah jaringan komputer adalah sharing resource (baca: sumber daya), dimana sebuah komputer dapat memanfaatkan sumber daya yang dimiliki komputer lain yang berada dalam jaringan yang sama.
Perkembangan teknologi komunikasi data dan jaringan komputer dewasa ini sudah tidak terbatas lagi hanya pada komputer. Berbagai perangkat teknologi komunikasi yang hadir saat ini berkembang mengikuti perkembangan teknologi komputer, banyak diantaranya mengintegrasikan perangkat komputer seperti mikroprosesor, memori, display, storage, dan teknologi komunikasi ke dalamnya padahal dulunya teknologi ini dikembangkan untuk komputer yang dapat kita temui saat ini sudah ikut digunakan pada teknologi jaringan komputer.
Suatu jaringan komputer terdiri atas:
- minimal dua buah komputer
- medium koneksi, yang menghubungkan kartu jaringan satu komputer ke komputer lainnya, biasa disebut sebagai medium transmisi data, bisa berupa kabel maupun nirkabel atau tanpa-kabel (wireless seperti radio, microwave, satelit, dsb).
- perangkat lunak sistem operasi jaringan (network operating system software / NOSS) yang berfungsi untuk melakukan pengelolaan sistem jaringan, misalnya: Microsoft Windows 2000 server, Microsoft Windows NT, Novell Netware, Linux, dan sebagainya.
- peralatan interkoneksi seperti Hub, Bridge, Switch, Router, Gateway, apabila jaringan yang dibentuk semakin luas jangkauannya.
Sejarah Jaringan Komputer
Sejarah Jaringan Komputer
Oleh Faisal Akib
Sejarah Jaringan Komputer Global/Dunia dimulai pada 1969 ketika Departemen Pertahanan Amerika, U.S. Defense Advanced Research Projects Agency (DARPA) memutuskan untuk mengadakan riset tentang bagaimana caranya menghubungkan sejumlah komputer sehingga membentuk jaringan organik. Program riset ini dikenal dengan nama ARPANET. Pada 1970, sudah lebih dari 10 komputer yang berhasil dihubungkan satu sama lain sehingga mereka bisa saling berkomunikasi dan membentuk sebuah jaringan.
Tahun 1972, Roy Tomlinson berhasil menyempurnakan program e-mail yang ia ciptakan setahun yang lalu untuk ARPANET. Program e-mail ini begitu mudah, sehingga langsung menjadi populer. Pada tahun yang sama, icon @ juga diperkenalkan sebagai lambang penting yang menunjukan “at” atau “pada”. Tahun 1973, jaringan komputer ARPANET mulai dikembangkan meluas ke luar Amerika Serikat. Komputer University College di London merupakan komputer pertama yang ada di luar Amerika yang menjadi anggota jaringan Arpanet. Pada tahun yang sama, dua orang ahli komputer yakni Vinton Cerf dan Bob Kahn mempresentasikan sebuah gagasan yang lebih besar, yang menjadi cikal bakal pemikiran International Network (Internet).
Ide ini dipresentasikan untuk pertama kalinya di Universitas Sussex. Hari bersejarah berikutnya adalah tanggal 26 Maret 1976, ketika Ratu Inggris berhasil mengirimkan e-mail dari Royal Signals and Radar Establishment di Malvern. Setahun kemudian, sudah lebih dari 100 komputer yang bergabung di ARPANET membentuk sebuah jaringan atau network.
Pada 1979, Tom Truscott, Jim Ellis dan Steve Bellovin, menciptakan newsgroups pertama yang diberi nama USENET. Tahun 1981 France Telecom menciptakan gebrakan dengan meluncurkan telpon televisi pertama, di mana orang bisa saling menelpon sambil berhubungan dengan video link.
Karena komputer yang membentuk jaringan semakin hari semakin banyak, maka dibutuhkan sebuah protokol resmi yang diakui oleh semua jaringan. Pada tahun 1982 dibentuk Transmission Control Protocol atau TCP dan IP yang kini kita kenal semua. Sementara itu di Eropa muncul jaringan komputer tandingan yang dikenal dengan Eunet, yang menyediakan jasa jaringan komputer di negara-negara Belanda, Inggris, Denmark dan Swedia. Jaringan Eunet menyediakan jasa e-mail dan newsgroup USENET. Untuk menyeragamkan alamat di jaringan komputer yang ada, maka pada tahun 1984 diperkenalkan domain name system, yang kini kita kenal dengan DNS. Komputer yang tersambung dengan jaringan yang ada sudah melebihi 1000 komputer lebih. Pada 1987 jumlah komputer yang tersambung ke jaringan melonjak 10 kali lipat menjadi 10.000 lebih.
Tahun 1988, Jarko Oikarinen dari Finland menemukan dan sekaligus memperkenalkan IRC (Internet Relay Chat). Setahun kemudian, jumlah komputer yang saling berhubungan kembali melonjak 10 kali lipat dalam setahun. Tak kurang dari 100.000 komputer pada saat itu membentuk sebuah jaringan. Tahun 1990 adalah tahun yang paling bersejarah, ketika Tim Berners Lee menemukan program editor dan browser yang bisa menjelajah antara satu komputer dengan komputer lainnya, yang membentuk jaringan itu. Program inilah yang disebut www, atau World Wide Web.
Tahun 1992, komputer yang saling tersambung membentuk jaringan sudah melampaui sejuta komputer, dan di tahun yang sama muncul istilah surfing (menjelajah).
Tahun 1994, situs-situs dunia maya telah tumbuh menjadi 3.000 alamat halaman, dan untuk pertama kalinya virtual-shopping atau e-retail muncul di situs. Dunia langsung berubah. Di tahun yang sama Yahoo! Didirikan, yang juga sekaligus tahun kelahiran Netscape Navigator 1.0.
Model Komunikasi
Model Dalam Komunikasi
Oleh Faisal Akib
Kita mulai pelajaran jaringan ini dengan sebuah model komunikasi sederhana yang diilustrasikan pada gambar model komunikasi di bawah. Tujuan utama sebuah sistem komunikasi adalah pertukaran data antara dua entitas. Gambar (b) merupakan sebuah contoh jaringan komunikasi data dimana terjadi komunikasi antara workstation dan server melalui sebuah jaringan telepon publik. Contoh lainnya lagi adalah komunikasi antara dua telepon dengan menggunakan jaringan yang sama. Unsur-unsur model ini adalah sebagai berikut:
- Source. Perangkat ini bertugas untuk membangkitkan atau menentukan data yang akan ditransmisikan; misalnya telepon atau komputer personal.
- Transmitter. Biasanya, data dibangkitkan oleh sistem source dan tidak langsung ditransmisikan secara langsung dalam bentuk sebagaimana data itu dibuat. Sebuah transmitter akan mentransformasikan dan mengkodekan informasi tersebut dalam bentuk sinyal elektormagnetik yang dapat dirambatkan pada sistem transmisi. Misalnya, sebuah modem mengambil bit stream dari sebuah komputer dan mentrasformasikannya dalam bentuk sinyal analog yang dapat dirambatkan pada jaringan telepon.
- Sistem Transmisi. Ini dapat berupa media transmisi atau jalur komunikasi atau sebuah jaringan kompleks yang menghubungkan source dan destination.
- Receiver. Receiver menerima sinyal dari sistem transmisi dan mengkonversinya ke dalam bentuk yang dikenali oleh perangkat destination. Misalnya, sebuah modem akan menerima sinyal analog yang datang dari jaringan atau jalur transmisi dan mengkonversinya ke dalam bentuk digital stream.
- Destination. Merupakan tujuan akhir dari pengiriman data yang menerima datadari receiver.
GAMBAR: Model Komunikasi Sederhana
Komunikasi Data
Bagaimana Data Dikomunikasikan?
Oleh Faisal Akib
Perbedaan mendasar antara jaringan komputer dan komunikasi data adalah komunikasi data lebih cenderung pada kehandalan dan efisiensi transfer sejumlah bit-bit dari satu titik ke tujuannya sementara jaringan komputer menggunakan teknik komunikasi data namun lebih mementingkan arti dari tiap bit dalam proses pengiriman hingga diterima di tujuannya
Komunikasi data merupakan transmisi data elektronik melalui sebuah media. Media tersebut dapat berupa kabel tembaga, fiber optik, radio frequency dan micro wave (gelombang mikro) dan sebagainya (dibahas pada komponen jaringan). Sistem yang memungkinkan terjadinya transmisi data seringkali disebut jaringan komunikasi data.
GAMBAR: Model komunikasi data sederhana
Gambar di atas merupakan perspektif lain dari model komunikasi data (gambar a). Untuk memudahkan pemahaman, kita mengambil contoh pengiriman electronic mail (surat elektronik).
Misalkan perangkat input dan transmitter merupakan komponen sebuah personal computer (PC). Seorang user pada sebuah PC akan mengirim pesan m ke user lain. User ini akan mengaktifkan paket electronic mail pada PC dan mengetik pesan melalui keyboard (perangkat input). Karakter string yang dibuat akan disimpan di buffer pada memori utama. PC ini dihubungkan pada sebuah media transmisi, seperti kabel atau telepon melalui perangkat I/O (transmitter), misalnya transceiver atau modem. Pesan tadi akan ditransfer ke transmitter sebagai sebuah barisan voltase [g(t)] yang merepresentasikan bit-bit pada kabel atau bus komunikasi. Transmitter dihubungkan langsung ke medium dan mengkonversi aliran yang datang [g(t)] menjadi sinyal [s(t)] yang memungkinkan untuk ditransmisikan/dirambatkan.
Sinyal yang ditransmisikan s(t) merambat melalui media komunikasi/sistem transmisi – menjadi objek gangguan dalam transmisi sehingga r(t) bisa saja berbeda dengan s(t) - dan diterima oleh receiver sebagai r(t). Receiver berusaha menganalisis keaslian s(t), di dasarkan pada r(t) dan pengetahuannya atas media, yang menghasilkan rangkaian bit g’(t). Bit-bit ini di kirim ke komputer output, dimana bit-bit tersebut di tahan dalam memori sebagai (g’). dalam beberapa kasus, sistem tujuan (destination) akan berusaha memperingatkan jika terjadi error, dan untuk selajutnya bekerja sama dengan sistem sumber sampai akhirnya mendapatkan data yang bebas dari error (error-free data). Data ini kemudian diberikan kepada user melalui suatu perangkat output, seperti printer atau layar monitor . Pesan (m’) sebagaimana dilihat oleh user biasanya merupakan salinan dari pesan aslinya (m).
Jaringan Komunikasi Data
Macam-Macam Jaringan Komunikasi Data
Oleh Faisal Akib
Jaringan komunikasi data dapat di klasifikasikan menjadi lima:
1. Local Area Network (LAN)
LAN merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (resouce, misalnya printer) dan saling bertukar informasi.
2. Metropolitan Area Network (MAN)
MAN pada dasarnya merupakan versi LAN yang berukuran lebih besar dan biasanya menggunakan teknologi yang sama dengan LAN. MAN dapat mencakup kantor-kantor perusahaan yang letaknya berdekatan atau juga sebuah kota dan dapat dimanfaatkan untuk keperluan pribadi (swasta) atau umum. MAN mampu menunjang data dan suara, bahkan dapat berhubungan dengan jaringan televisi kabel.
3. Wide Area Network (WAN)
WAN jangkauannya mencakup daerah geografis yang luas, seringkali mencakup sebuah negara bahkan benua. WAN terdiri dari kumpulan mesin-mesin yang bertujuan untuk menjalankan program-program (aplikasi) pemakai.
4. Internet
Sebenarnya terdapat banyak jaringan didunia ini, seringkali menggunakan perangkat keras dan perangkat lunak yang berbeda-beda . Orang yang terhubung ke jaringan sering berharap untuk bisa berkomunikasi dengan orang lain yang terhubung ke jaringan lainnya. Keinginan seperti ini memerlukan hubungan antar jaringan yang seringkali tidak kampatibel dan berbeda. Biasanya untuk melakukan hal ini diperlukan sebuah mesin yang disebut gateway guna melakukan hubungan dan melaksanakan terjemahan yang diperlukan, baik perangkat keras maupun perangkat lunaknya. Kumpulan jaringan yang terinterkoneksi inilah yang disebut dengan internet.
5. Peer-to-Peer
Peer artinya rekan sekerja. Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan printer secara bersama-sama. Pemakai komputer bernama Adi dapat memakai program yang dipasang di komputer Ida, dan mereka berdua dapat mencetak ke printer yang sama pada saat yang bersamaan.
Sistem jaringan ini juga dapat dipakai di rumah. Pemakai komputer yang memiliki komputer ‘kuno‘, misalnya AT, dan ingin membeli komputer baru, katakanlah Pentium IV atau DialCore, tidak perlu membuang komputer lamanya. Ia cukup memasang netword card di kedua komputernya kemudian dihubungkan dengan kabel yang khusus digunakan untuk sistem jaringan. Dibandingkan dengan ketiga cara diatas, sistem jaringan ini lebih sederhana sehingga lebih mudah dipejari dan dipakai.
GAMBAR: Model Jaringan Sederhana
Protokol dan Arsitektur
Protokol dan Arsitektur Komunikasi
Oleh Faisal Akib
Saat kita membahas masalah komunikasi antar komputer dan jaringan komputer, ada dua konsep penting yang mutlak diketahui, yaitu: protokol dan arsitektur komunikasi.
Protocol merupakan serangkaian aturan yang mengatur unit fungsional agar komunikasi bisa terlaksana. Misalnya mengirim pesan , data, dan informasi. Protokol juga berfungsi untuk memungkinkan dua atau lebih komputer dapat berkomunikasi dengan bahasa yang sama.
Secara umum fungsi dari protocol adalah untuk menghubungkan sisi pengirim dan penerima dalam berkomunikasi serta dalam bertukar informasi agar dapat berjalan dengan baik dan benar dengan kehandalan yang tinggi.
Arsitektur jaringan merupakan sebuah himpunan layer (lapisan) dan protokol. Dimana layer bertujuan memberi layanan ke layer yang ada diatasnya.

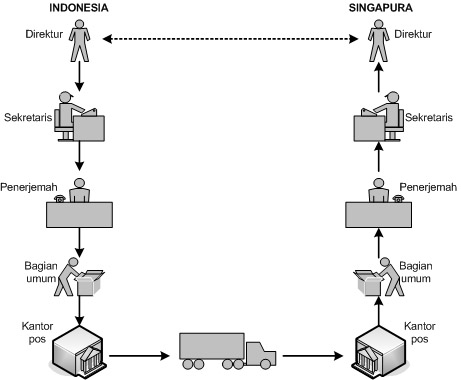

GAMBAR Model Arsitektur Protokol Berlapis
Peta Jaringan Komputer
Peta Jaringan Komputer
Oleh Faisal Akib
GAMBAR: Peta Jaringan Komputer
Apa sebenarnya yang membentuk jaringan komputer? Jawabannya jelas, komputer. Tapi bagaimana komputer-komputer tersebut saling terhubung? Ada dua macam perlengkapan yang dibutuhkan untuk itu, perangkat keras (peripheral) dan perangkat lunak (software). Perangkat lunak misalnya sistem operasi yang mendukung jaringan dan berbagai aplikasi jaringan, sementara perangkat keras yang dimaksud di sini mencakup:
Sebagai gambaran awal, dapat dilihat Gambar Peta Jaringan Komputer yang melengkapi tulisan ini untuk mengetahui posisi/kedudukan setiap komponen. Komponen standar sebuah jaringan sederhana adalah network interface card (NIC), hub dan kabel. Dengan ketiga komponen ini, kita sudah dapat membuat suatu jaringan komputer sederhana. Untuk lebih jelasnya lihat artikel berikutnya yang menguraikan komponen-komponen yang dibutuhkan untuk membangun sebuah jaringan komputer berdasarkan gambar peta jaringan komputer di atas.
Media Transmisi (Wireless)
Media Transmisi Wireless/Nirkabel/Unguided
Oleh Faisal Akib

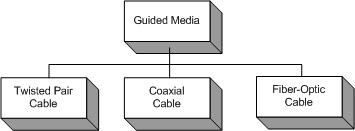

GAMBAR Struktur media terpandu
Media transmisi Secara garis besar ada dua kategori media transmisi, yakni :
Media unguided mentransmisikan gelombang electromagnetic tanpa menggunakan konduktor fisik seperti kabel atau serat optik. Contoh sederhana adalah gelombang radio seperti microwave, wireless mobile dan lain sebagainya.
1. Media ini memerlukan antena untuk transmisi dan penerimaan (transmiter dan receiver)
2. Ada dua jenis transmisi
2. Ada dua jenis transmisi
- Point-to-point (unidirectional) yaitu dimana pancaran terfokus pada satu sasaran
- Broadcast (omnidirectioanl) yaitu dimana sinyal terpancar ke segala arah dan dapat diterima oleh banyak antena
3. Tiga macam wilayah frekuensi
- Gelombang mikro (microwave) 2 – 40 Ghz
- Gelombang radio 30 Mhz – 1 Ghz
- Gelombang inframerah
Untuk media tidak terpandu (unguided), transmisi dan penerimaan dapat dicapai dengan menggunakan antena. Untuk transmisi, antena mengeluarkan energi elektromagnetik ke medium (biasanya udara) dan untuk penerimaan, antena mengambil gelombang elektomagnetik dari medium sekitarnya. Media transmisi tidak terpandu (unguided) terbagi atas empat bagian yaitu:
1. Gelombang Mikro Terrestrial (Atmosfir Bumi)
2. Gelombang Mikro Satelit
3. Radio Broadcast
4. Infra Merah
2. Gelombang Mikro Satelit
3. Radio Broadcast
4. Infra Merah
1. Gelombang Mikro Terrestrial
Deskripsi Fisik
Tipe antena gelombang mikro yang paling umum adalah parabola ‘dish’. Ukuran diameternya biasanya sekitar 3 m. Antena pengirim memfokuskan sinar pendek agar mencapai transmisi garis pandang menuju antena penerima. Antena gelombang mikro biasanya ditempatkan pada ketinggian tertentu diatas tanah untuk memperluas jarak antara antena dan mampu menembus batas. Untuk mencapai transmisi jarak jauh, diperlukan beberapa menara relay gelombang mikro, dan penghubung gelombang mikro titik ke titik dipasang pada jarak tertentu.
Aplikasi
Kegunaan sistem gelombang mikro yang utama adalah dalam jasa telekomunikasi long-haul, sebagai alternative untuk coaxial cable atau serat optic. Fasilitas gelombang mikro memerlukan sedikit amplifier atau repeater daripada coaxial cable pada jarak yang sama, namun masih memerlukan transmisi garis pandang. Gelombang mikro umumnya dipergunakan baik untuk transmisi televisi maupun untuk transmisi suara.
Pengguna gelombang mikro lainnya adalah untuk jalur titik-titik pendek antara gedung. Ini dapat digunakan untuk jaringan TV tertutup atau sebagai jalur data diantara Local Area Network. Gelombang mikro short-haul juga dapat digunakan untuk aplikasi-aplikasi khusus. Untuk keperluan bisnis dibuat jalur gelombang mikro untuk fasilitas telekomunikasi jarak jauh untuk kota yang sama, melalui perusahaan telepon local.
Krakteristik-karakteristik transmisi
Transmisi gelombang mikro meliputi bagian yang mendasar dari spectrum elektromagnetik. Frekuensi yang umum di gunakan untuk transmisi ini adalah rentang frekuensi sebesar 2 sampai 40 GHz. Semakin tinggi frekuensi yang digunakan semakin tinggi potensial bandwidth dan berarti pula semakin tinggi rate data-nya. Sama halnya dengan beberapa sistem transmisi, sumber utama kerugian adalah atenuansi. Sehingga repeater dan amplifier ditempatkan terpisah jauh dari sistem gelombang mikro biasanya 10 sampai 100 km. Atenuansi meningkat saat turun hujan khusunya tercatat diatas 10 GHz. Sumber gangguan-gangguan yang lain adalah interferensi. Dengan semakin berkembangnya popularitas gelombang mikro, daerah transmisi saling tumpang tindih dan interferensi merupakan suatu ancaman. Karena itu penetapan band frekuensi diatur dengan ketat.
Band yang paling umum untuk sistem telekomunikasi long-haul adalah band 4 GHz sampai 6 GHz. Dengan meningkatkan kongesti (kemacetan) pada frekuensi-frekuensi ini, sekarang digunakan band 11 GHz. Band 12 GHz digunakan sebagai komponen sistem TV kabel. Saluran gelombang mikro juga digunakan untuk menyediakan sinyal-sinyal TV untuk instalasi CATV local; sinyal-sinyal yang kemudian didistribusikan kepelanggan melalui kabel coaxial. Sedangkan gelombang mikro dengan frekuensi lebih tinggi digunakan untuk saluran titik ke titik pendek antar gedung. Biasanya digunakan band 22 GHz. Frekuensi gelombang mikro yang lebih tinggi lagi tidak efektif untuk jarak yang lebih jauh, akibat meningkatnya atenuansi, namun sangat sesuai untuk jarak pendek. Sebagai tambahan, semakin tinggi frekuensi, antenanya akan semakin kecil dan murah.
2. Gelombang Mikro Satelit
Deskripsi fisik
Satelit komunikasi adalah sebuah stasiun relay gelombang mikro. Dipergunakan untuk menghubungkan dua atau lebih transmitter/receiver gelombang mikro pada bumi, yang dikenal sebagai stasiun bumi atau ground station. Satelit menerima transmisi diatas satu band frekuensi (uplink), amplifier dan mengulang sinyal-sinyal, lalu mentransmisikannya ke frekuensi yang lain (downlink). Sebuah satelit pengorbit tunggal akan beroperasi pada beberapa band frekuensi, yang disebut sebagai transponder channel, atau singkatnya transponder.
Ada dua konfigurasi umum untuk komunikasi satelit yang popular yaitu:
- Satelit digunakan untuk menyediakan jalur titik-ke titik diantara dua antena dari dua stasiun bumi
- Satelit menyediakan komunikasi antara satu transmitter dari stasiun bumi dan sejumlah receiver stasiun bumi.
Agar komunikasi satelit bisa berfungsi efektif, biasanya diperlukan orbit stasioner dengan memperhatikan posisinya diatas bumi. Sebaliknya, stasiun bumi tidak harus saling berada digaris pandang sepanjang waktu. Untuk mrnjadi stasioner, satelit harus memiliki periode rotasi yang sama dengan periode rotasi bumi. Kesesuaian ini terjadi pada ketinggian 35.784 km.
Dua satelit yang menggunakan band frekuensi yang sama, bila keduanya cukup dekat, akan saling mengganggu. Untuk menghindari hal ini, standar-standar terbaru memerlukan 4 derajat ruang.
Aplikasi
Satelit komunikasi merupakan suatu revolusi dalam teknologi komunikasi dan sama pentingnya dangan serat optic. Aplikasi-aplikasi terpenting untuk satelit lainnya diantaranya adalah:
- Distribusi siaran televisi
- Transmisi telepon jarak jauh
- Jaringan bisnis swasta
Beberapa karakteristik komunikasi satelit dapat diuraikan sebagai berikut:
- akibat jarak yang panjang terdapat penundaan penyebaran (propagation delay) kira-kira seperempat detik dari transmisi dari suatu stasiun bumi untuk di tangkap oleh stasiun bumi lain. Disamping itu muncul masalah-masalah yang berkaitan dengan control error dan flow control.
- gelombang mikro merupakan sebuah fasilitas penyiaran, dan ini sudah menjadi sifatnya. Bebarapa stasiun dapat mentransmisikan ke satelit, dan transmisi dari satelit dapat diterima oleh beberapa stasiun.
GAMBAR: Jalur Titik-ke-Titik Gelombang Mikro Satelit
Karena sifat siarannya, satelit sangat sesuai untuk distrbusi siaran televisi dan dipergunakan secara luas di seluruh dunia. Menurut penggunaan cara lama, sebuah jaringan menyediakan pemrograman dari suatu lokasi pusat. Program-program ditransmisikan ke satelit dan kemudian disiarkan ke sejumlah stasiun, dimana kemudian program tersebut didistribusikan ke pemirsa. Satu jaringan, public broadcasting service (PBS) mendistribusikan program televisinya secara eksklusif dengan menggunakan channel satelit, yang kemudian diikuti oleh jaringan komersial lainnya, serta sistem televisi berkabel yang menerima porsi besar dari program-program mereka dari satelit. Aplikasi teknologi satelit terbaru untuk distribusi televisi adalah direct broadcast satellite (DBS), dimana pada aplikasi tersebut sinyal-sinyal video satelit ditransmisikan secara langsung kerumah-rumah pemirsa. Karena mengurangi biaya dan ukuran antena penerima, maka DBS dianggap sangat visible, dan sejumlah channel mulai disiapkan atau sedang dalam taraf perencanaan.
GAMBAR: Jalur Broadcast Melalui Gelombang Mikro Satelit
Transmisi satelit juga dipergunakan untuk titik ke titik antar sentral telepon pada jaringan telepon umum. Juga merupakan media yang optimum untuk kegunaan luas dalam sambungan langsung internasional dan mampu bersaing dengan sistem terrestrial untuk penghubung internasional jarak jauh.
Juga terdapat sejumlah apliksi data bisnis untuk satelit. Provider satelit membagi kapasitas total menjadi beberapa channel dan menyewakan channel itu kepada user bisnis individu. Satu user dilengkapi dengan antena pada sejumlah situs yang dapat menggunakan channel satelit untuk jaringan swasta. Biasanya, aplikasi-aplikasi semacam itu sangat mahal dan terbatas untuk organisasi-organisasi yang lebih besar dengan peralatan canggih. Sebuah hasil untuk pengembangan baru dalam hal ini adalah sistem Very Small Aperture Terminal (VSAT), yang menyediakan alternatif biaya murah. Dengan mengacu pada beberapa aturan, stasiun-stasiun ini menbagi kapasitas transmisi satelit dari suatu stasiun pusat. Stasiun pusat dapat saling mengirimkan pesan dengan setiap pelanggannya serta dapat merelay pesan-pesan tersebut di antara pelanggan.
Karakteristik-karakteristik Transmisi
Jangkauan transmisi optimum untuk transmisi satelit adalah berkisar pada 1 sampai 10 GHz. Dibawah 1 GHz, terdapat derau yang berpengaruh dari alam, meliputi derau dari galaksi, matahari, dan atmosfer, serta interferensi buatan manusia, dari berbagai perangkat elektronik. Diatas 10 GHz, sinyal-sinyal akan mengalami atenuansi yang parah akibat penyerapan dan pengendapan di atmosfer.
Saat ini sebagian besar satelit menyediakan layanan titik ke titik dengan menggunakan bandwidth frekuensi berkisar antara 5,925 sampai 6,425 GHz untuk transmisi dari bumi ke satelit (uplink) dan bandwidth frekuensi 4,7 sampai 4,2 GHz untuk transmisi dari satelit ke bumi (downlink). Kombinasi ini di tunjukkan sebagai band 4/6 GHz. Patut dicatat bahwa frekuensi uplink dan downlink berbeda. Sebuah satelit tidak dapat menerima dan mentransmisi dengan frekuensi yang sama pada kondisi operasi terus-menerus tanpa interferensi. Jadi, sinyal-sinyal yang diterima dari suatu stasiun bumi pada satu frekuensi harus ditransmisikan kembali dengan frekuensi yang lain.
Band 4/6 GHz berada dalam zona optimum 1 sampai 10GHz, namun menjadi penuh. Frekuensi-frekuensi lain pada rentang tersebut tidak tersedia karena interferensi juga beroperasi pada frekuensi-frekuensi itu, biasanya gelombang mikro terrestrial. Karenanya, band 12/14 lebih dikembangkan lagi (uplink:14 sampai 14,5 GHz ; downlink: 11,7 sampai a4,2 GHz). Pada band frekuensi ini, masalah-masalah mulai datang. Untuk itu, digunakan stasiun bumi penerima yang lebih kecil sekaligus lebih murah. Ini untuk mengantisipasi band ini juga menjadi penuh, dan penggunanya dirancang untuk band 19/29 GHz. (uplink 27,5 sampai 31.0 GHz; downlink: 17,7 sampai 21,2 GHz). Band ini mengalami masalah-masalah atenuansi yang lebih besar namun akan memungkinkan band yang lebih lebar (2500 MHz sampai 500 MHz).
3. Radio Broadcast
Deskripsi fisik
Perbedaan-perbedaan utama diantara siaran radio dan gelombang mikro yaitu, dimana siaran radio bersifat segala arah (broadcast) sedangkan gelombang mikro searah (point-to-point). Karena itu, siaran radio tidak memerlukan antena parabola, dan antena tidak perlu mengarah ke arah persis sumber siaran
Aplikasi
Radio merupakan istilah yang biasa digunakan untuk menangkap frekuensi dalam rentang antara 3 kHz sampai 300 GHz. Kita menggunakan istilah yang tidak formal siaran radio untuk band VHF dan sebagian dari band UHF: 30 MHz sampai 1 GHz. Rentang ini juga digunakan untuk sejumlah aplikasi jaringan data.
Karakteristik-karakteristik Transmisi
Rentang 30 MHz sampai 1 GHz merupakan rentang yang efektif untuk komunikasi broadcast. Tidak seperti k asus untuk gelombang elektromagnetik berfrekuensi rendah, ionosfer cukup trasparan untuk gelombang radio diatas 30 MHz. jadi transmisi terbatas pada garis pandang, dan jarak transmitter tidak akan mengganggu satu sama lain dalam arti tidak ada pemantulan dari atmosfer. Tidak seperti frekuensi yang lebih tinggi dari zona gelombang mikro, gelombang siaran radio sedikit sensitive terhadap atenuansi saat hujan turun. Karena gelombangnya yang panjang maka, gelombang radio relative lebih sedikit mengalami atenuansi.
Sumber gangguan utama untuk siaran radio adalah interferensi multi-jalur. Pantulan dari bumi, air, dan alam atau obyek-obyek buatan manusia dapat menyebabkan terjadinya multi-jalur antar antena. Efek ini nampak jelas saat penerima TV menampilkan gambar ganda saat pesawat terbang melintas.
4. Infra Merah
Komunikasi infra merah dicapai dengan menggunakan transmitter/receiver (transceiver) yang modulasi cahaya yang koheren. Transceiver harus berada dalam jalur pandang maupun melalui pantulan dari permukaan berwarna terang misalnya langit-langit rumah. Satu perbedaan penting antara transmisi infra merah dan gelombang mikro adalah transmisi infra merah tidak dapat melakukan penetrasi terhadap dinding, sehingga masalah-masalah pengamanan dan interferensi yang ditemui dalam gelombang mikro tidak terjadi. Selanjutnya, tidak ada hal-hal yang berkaitan dengan pengalokasian frekuensi dengan infra merah, karena tidak diperlukan lisensi untuk itu. Pada handphone dan PC, media infra merah ini digunakan untuk mentransfer data tetapi dengan suatu standar atau protocol tersendiri yaitu protocol IrDA. Cahaya infra merah merupakan cahaya yang tidak tampak. Jika dilihat dengan spektroskop cahaya maka radiasi cahaya infra merah akan nampak pada spektruk elektromagnetik dengan panjang gelombang diatas panjang gelombang cahaya merah.
Network Interface Card
Network Interface Card (NIC)
Oleh Faisal Akib
GAMBAR: Network Interface Card (NIC)
Network interface card adalah kartu — maksudnya papan elektronik — yang ditanam pada setiap komputer yang terhubung ke jaringan. Beberapa komputer desktop yang dijual di pasaran saat ini sudah dilengkapi dengan kartu ini. Saat Anda membeli komputer, Anda bisa menanyakan penjualnya apakah pada komputer sudah dipasangkan NIC. Jika belum Anda bisa meminta penjualnya untuk memasangkan, atau Anda bisa membelinya dan memasangnya sendiri.
Ada banyak macam kartu jaringan. Ada tiga hal yang harus Anda perhatikan dari suatu NIC:
- tipe kartu;
- jenis protokol;
- tipe kabel yang didukung.
Ada dua macam tipe kartu, yaitu PCI (Peripheral Component Interconnect) dan ISA (Industry Standard Architecture). Sebagai sedikit penjelasan, pada komputer ada beberapa slot (tempat menancapkan kartu) yang disebut expansion slot. Slot-slot ini saat Anda membeli komputer sengaja dibiarkan kosong oleh pembuat komputer agar Anda bisa meningkatkan kemampuan komputer Anda dengan menambahkan beberapa kartu — misalnya, kartu suara (untuk membuat komputer “bersuara bagus”), kartu video (untuk membuat tampilan layar komputer lebih bagus), kartu SCSI (Small Computer System Interface) – untuk membuat komputer bisa berkomunikasi dengan perangkat berbasis SCSI -, atau network interface card (untuk membuat komputer bisa berkomunikasi dengan komputer lain dalam jaringan). Ada dua tipe slot yang banyak dijumpai pada komputer-komputer yang beredar di pasaran, yaitu slot PCI dan slot ISA. Jika Anda membuka kotak (casing) komputer Anda, di bagian belakang Anda bisa melihat ada dua deret slot. Slot PCI biasanya adalah yang berwarna putih, slot ini lebih pendek dibandingkan slot ISA yang berwarna hitam. Slot PCI mendukung kecepatan I/O (input/output) yang lebih tinggi. Di pasaran, biasanya harga kartu berbasis PCI lebih mahal.
Dari sisi protokol, jenis protokol yang saat ini paling banyak digunakan adalah Ethernet dan Fast Ethernet. Ada beberapa protokol lain, tetapi kurang populer, yaitu Token Ring, FDDI, dan ATM. Dua protokol terakhir cenderung digunakan pada jaringan besar sebagai backbone (jaringan tulang punggung yang menghubungkan banyak segmen jaringan yang lebih kecil). Ethernet mendukung kecepatan transfer data sampai 10Mbps, sedangkan Fast Ethernet mendukung kecepatan transfer data sampai 100Mbps. Jika memilih untuk menggunakan protokol Ethernet, Anda harus membeli kartu Ethernet. Demikian juga jika Anda telah memilih Fast Ethernet. Namun saat ini juga ada kartu combo yang mendukung Ethernet maupun Fast Ethernet. Kartu combo bisa mendeteksi sendiri berapa kecepatan yang sedang digunakan pada jaringan. Jika saat ini Anda memilih menggunakan Ethernet, tetapi Anda telah merencanakan untuk suatu saat nanti memerlukan kecepatan transfer yang lebih tinggi — sehingga memerlukan Fast Ethernet tak salah jika Anda memilih kartu combo. Dari sisi harga, kartu Ethernet saat ini boleh dibilang sudah sangat murah.
A. Ethernet Card / Kartu Jaringan Ethernet
Kartu jaringan Ethernet biasanya dibeli terpisah dengan komputer, kecuali seperti komputer Macintosh yang sudah mengikutkan kartu jaringan ethernet didalamnya. kartu Jaringan ethernet umumnya telah menyediakan port koneksi untuk kabel Koaksial ataupun kabel twisted pair, jika didesain untuk kabel koaksial konenektorya adalah BNC, dan apabila didesain untuk kabel twisted pair pasti dech akan punya konektor RJ-45. Beberapa kartu jaringan ethernet kadang juga punya konektor AUI (Attachment Unit Interface). Semua itu di koneksikan dengan koaksial, twisted pair, ataupun kabel fiber optic.
B. LocalTalk Connectors/Konektor LocalTalk
LocalTalk adalah kartu jaringan buat komputer macintosh, ini menggunakan sebuah kotak adapter khusus dan kabel yang terpasang ke Port untuk printer. Kekurangan dari LocalTalk dibandingkan Ethernet adalah kecepatan laju transfer datanya, Ethernet biasanya dapat sampai 10 Mbps, sedangkan LocalTalk hanya dapat beroperasi pada kecepatan 230 Kbps atau setara dengan 0.23 Mps
C. Token Ring Cards
Kartu jaringan Token Ring terlihat hampir sama dengan kartu jaringan ethernet. Satu perbedaannya adalah tipe konektor di belakang kartu jaringannya, token ring umumnya mempunyai tipe konektor 9 Pin DIN (Deutsche Industrinorm – organisasi standar setting Jerman) yang menyambung Kartu jaringan ke Kabel Network.
Dalam memilih NIC, Anda harus menyesuaikan dengan tipe kabel yang telah/akan Anda pasang. Port/colokan untuk kabel UTP berbentuk mirip dengan kabel telepon tetapi sedikit lebih besar, port ini dikenal sebagai RJ-45. Ada beberapa kartu yang mendukung dua atau lebih tipe kabel. Namun jika Anda hanya akan menggunakan satu tipe kabel, pilihlah kartu yang mendukung satu tipe kabel saja karena harganya akan jauh lebih murah.
Satu hal lagi, jika Anda menggunakan komputer portabel (notebook), untuk berkoneksi ke jaringan, dibutuhkan kartu PCMCIA (Personal Computer Memory Card International Association). Bentuk kartu ini mirip kartu kredit, tetapi sedikit tebal. Kartu ini dimasukkan ke port PCMCIA yang ada pada setiap notebook. Jika untuk komputer desktop sudah tersedia banyak pilihan kartu untuk protokol Fast Ethernet, untuk PCMCIA pilihan mereknya masih sedikit sehingga harganya sangat mahal. Jika pada komputer desktop tidak ada kartu kombinasi antara kartu jaringan dengan kartu modem, pada PCMCIA kombinasi ini justru menjadi salah satu favorit. Dengan kombinasi ini, Anda menghemat penggunaan slot PCMCIA dengan hanya menggunakan satu slot untuk dua kegunaan: modem dan jaringan. Saat ini hampir semua NIC yang beredar di pasaran sudah mendukung Plug-n-Play (PnP) – NIC secara otomatis dikonfigurasi tanpa intervensi pengguna-, tetapi ada baiknya Anda pastikan bahwa NIC yang Anda beli memang mendukung PnP.
Konektor Jaringan
Komponen Jaringan: Konektor
Oleh Faisal Akib
GAMBAR: Konektor BNC untuk Kabel Coaxial
Konnektor merupakan pengubung antara kabel yang digunakan sebagai media transmisi dengan komponen dimana kabel tersebut akan dihubungkan, misalnya ke komputer atau peralatan jaringan lainnya. Tiap jenis kabel memiliki konektor yang berbeda-beda.
Konektor BNC terdiri atas BNC T Connector, BNC Connector dan Terminator. Jenis konektor ini digunakan pada kabel coaxial, pada Topologi Bus, dengan protokol CSMA/CD atau Ethernet.
Konektor RJ-45 digunakan pada jenis kabel STP atau UTP dengan topologi star dan dengan protokol CSMA/CD atau Ethernet.
GAMBAR Konektor RJ-45
Sementara untuk aplikasi konektor fiber optic digunakan pada jenis kabel fiber optic dengan berbagai macam topologi baik bus, star, dan ring. Protokol yang mungkin digunakan adalah FDDI, ATM, Frame Relay, dll.
GAMBAR Konektor Fiber Optic
Baca Artikel Lain: Komunikasi Data
Router
Komponen Jaringan: Router
Oleh Faisal Akib
Prinsip Kerja Komponen Jaringan
Router bekerja dengan cara yang mirip dengan switch dan bridge. Perbedaannya, router menyaring (filter) lalu lintas data. Penyaringan dilakukan bukan dengan melihat alamat paket data, tetapi dengan menggunakan protokol tertentu. Router muncul untuk menangani perlunya membagi jaringan secara logikal bukan fisikal. Sebuah IP router bisa membagi jaringan menjadi beberapa subnet sehingga hanya lalu lintas yang ditujukan untuk IP address tertentu yang bisa mengalir dari satu segmen ke segmen lain. Anda mungkin bingung dengan definisi di atas, tetapi untuk mudah diingat, Anda menggunakan router ketika akan menghubungkan jaringan komputer ke jaringan lain. Jaringan ini bisa berupa jaringan pribadi (LAN/WAN) atau jaringan publik (Internet).
Product sejenis ini adalah:
- Cisco
- 3com
GAMBAR Router yang menghubungkan beberapa jaringan
Sebuah Router mengartikan informasi dari satu jaringan ke jaringan yang lain, hampir sama dengan Bridge namun agak pintar sedikit, router akan mencari jalur yang terbaik untuk mengirimkan sebuah pesan yang berdasakan atas alamat tujuan dan alamat asal.
Sementara Bridge dapat mengetahui alamat masing-masing komputer di masing-masing sisi jaringan, router mengetahui alamat komputerr, bridges dan router lainnya. router dapat mengetahui keseluruhan jaringan melihat sisi mana yang paling sibuk dan dia bisa menarik data dari sisi yang sibuk tersebut sampai sisi tersebut bersih.
Jika sebuah perusahaan mempunyai LAN dan menginginkan terkoneksi ke Internet, mereka harus membeli router. Ini berarti sebuah router dapat menterjemahkan informasi diantara LAN anda dan Internet. ini juga berarti mencarikan alternatif jalur yang terbaik untuk mengirimkan data melewati internet.
Langganan:
Postingan (Atom)
